Simulatore elettro-meccanico integrato
TrainsRunner Studio è il simulatore elettro-meccanico di sistemi ferroviari, metropolitani, e filo-tranviari con diversi tipi di alimentazione: 3 kV DC, 1.5 kV DC, 750 V DC, 600 V DC, 1x25 kV AC, 2x25 kV AC.
TrainsRunner Studio realizza la simulazione integrata del movimento dei treni su una o più linee (anche con nodi e diramazioni) e del funzionamento della rete elettrica di alimentazione AC o DC. TrainsRunner supporta la gestione dell’orario e il modello semplificato del sistema di segnalamento.

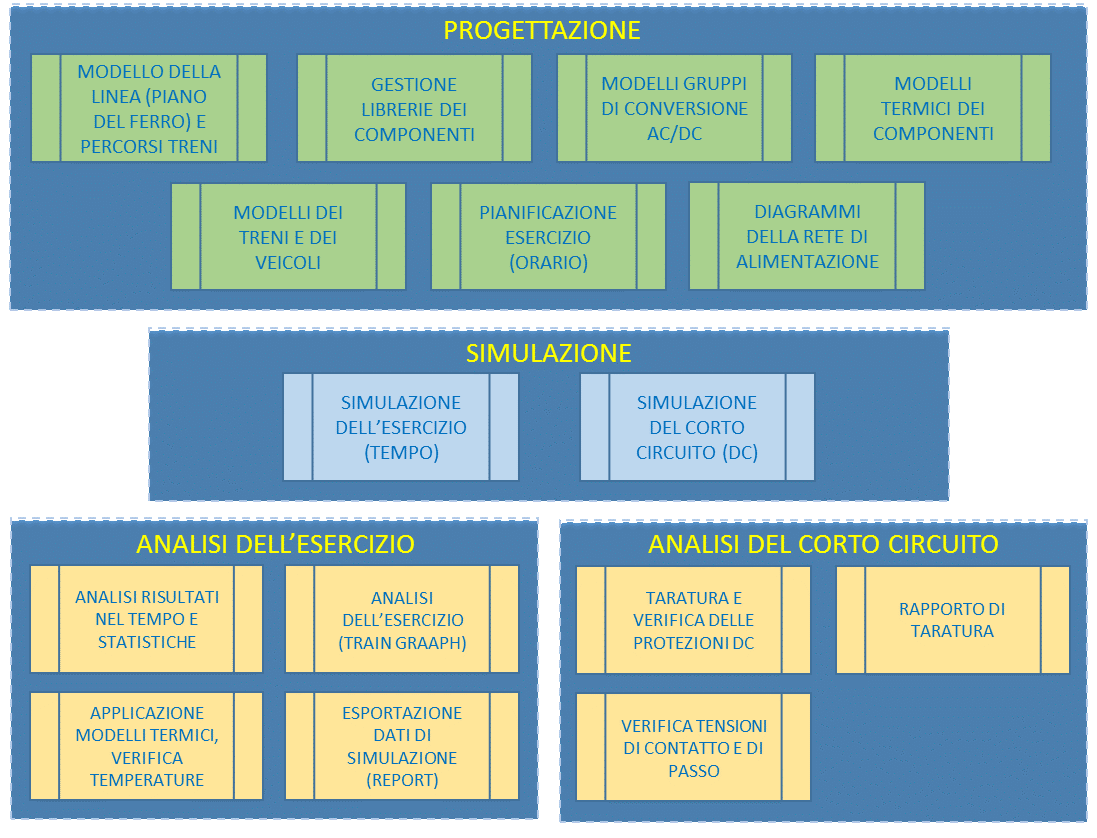

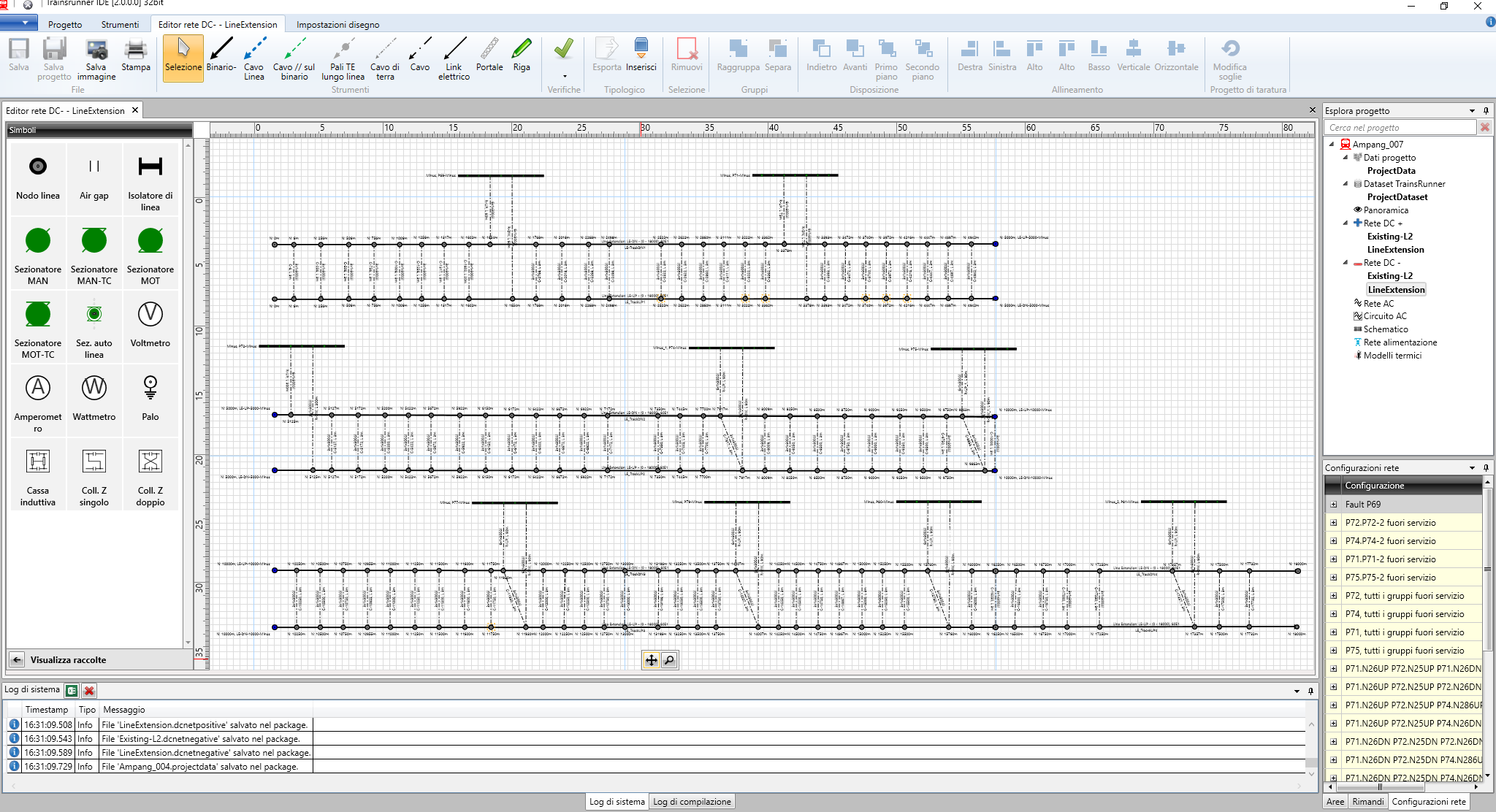

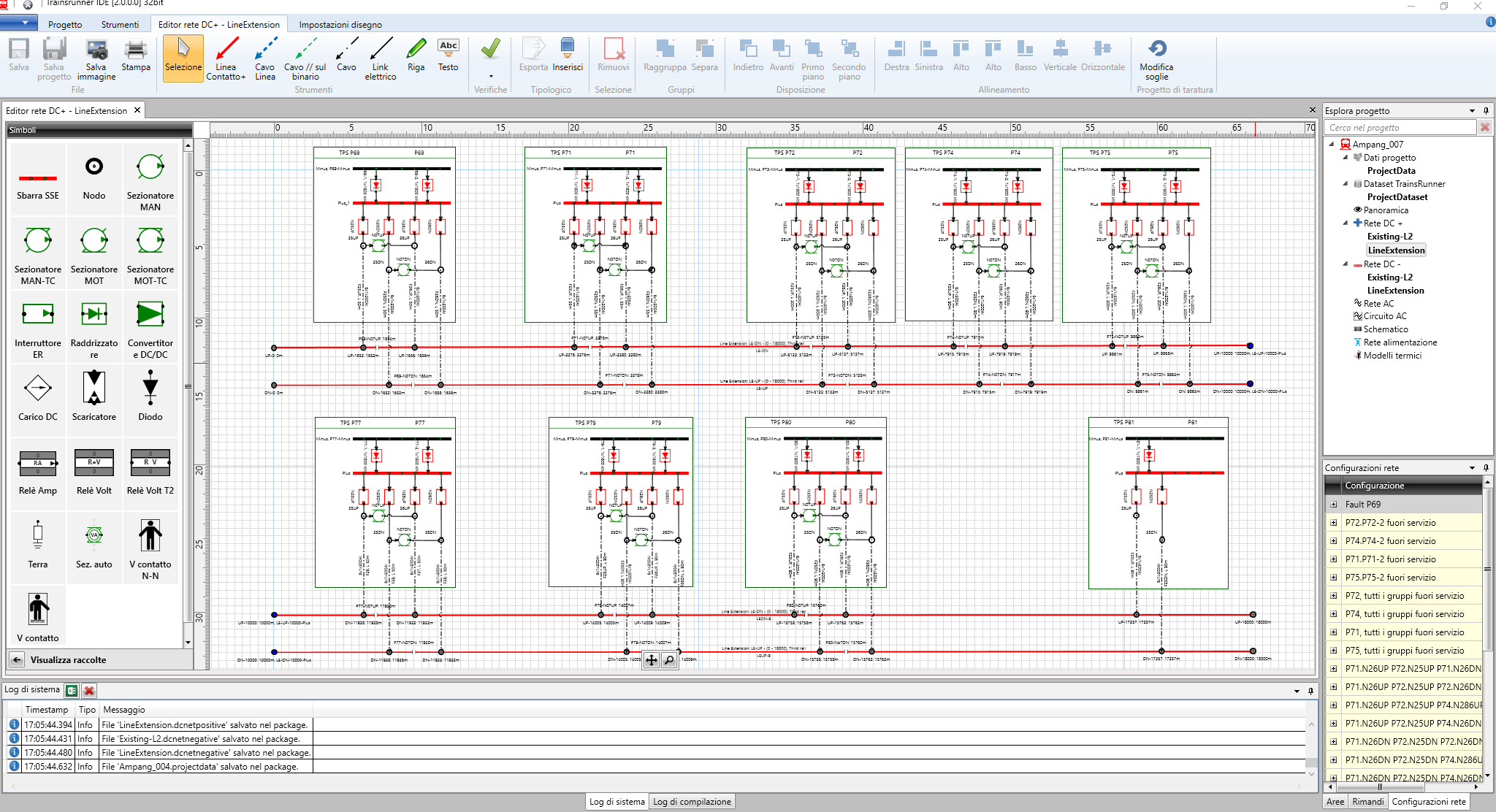

TrainsRunner Studio supporta il completo processo di progettazione, simulazione e analisi dei risultati basato sul simulatore TrainsRunner. TrainsRunner Studio consente di realizzare il disegno della rete elettrica di alimentazione basato su diagrammi circuitali e di effettuare l’editing di dati e modelli mediante tabelle o importazione da file MS Excel
TrainsRunner Studio integra potenti strumenti di analisi dei risultati, per la valutazione delle prestazioni (anche in base all’orario e al sistema di segnalamento), del funzionamento del sistema di alimentazione TE, del comportamento termico dei componenti e della sicurezza in caso di corto circuito. Un pacchetto opzionale consente di progettare la taratura delle protezioni da corto circuito (soglie degli interruttori)
- Profilo plano-altimetrico (curve e livellette), gallerie
- Limiti di velocità, stazioni e fermate
- Elementi del segnalamento
- Lunghezza, massa a vuoto, massa trasportata e masse rotanti
- Resistenza al moto in funzione della velocità, della pendenza, del raggio di curva e della presenza di gallerie

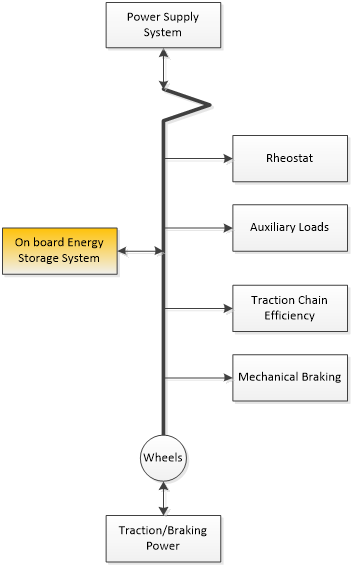

- Caratteristica di trazione e di frenatura meccanica ed elettrodinamica in funzione della velocità, rendimenti in funzione della velocità, limitazioni della corrente al pantografo in funzione della tensione, fattore di potenza in funzione della velocità (per sistemi AC)
- Potenza media dei carichi ausiliari

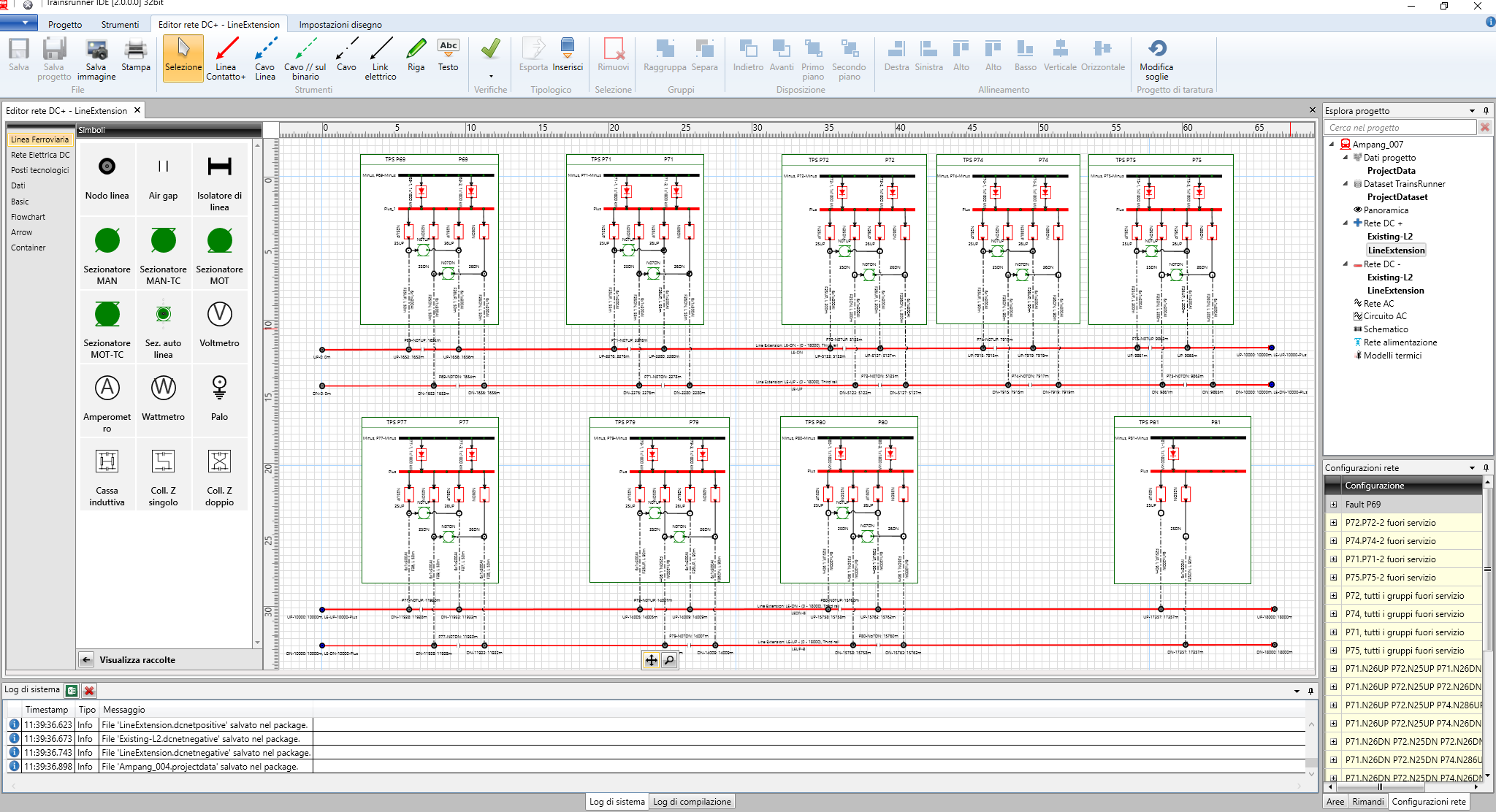

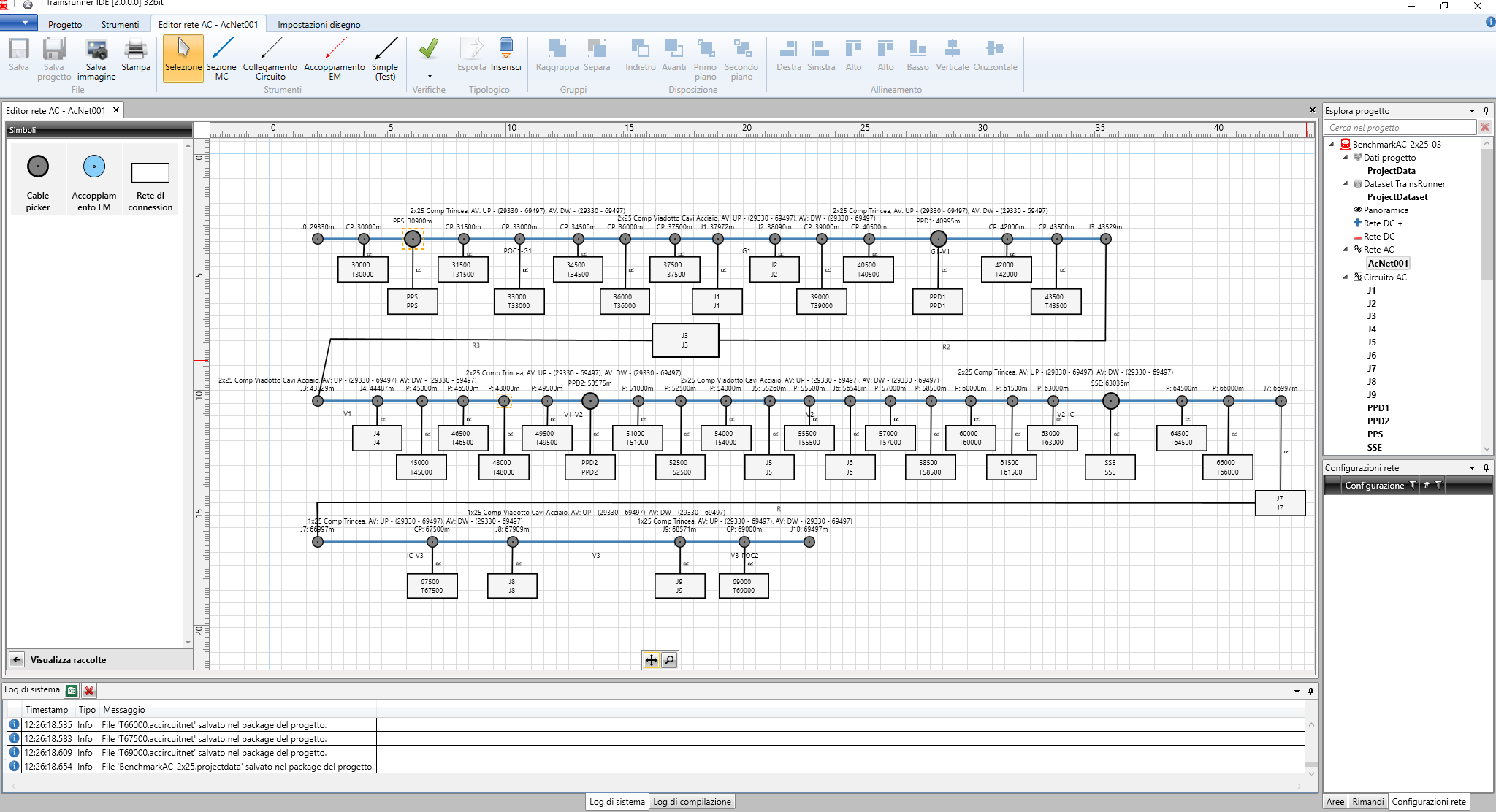

- Modello multiconduttore della linea per sistemi AC, modello circuitale (linea di contatto, binario, cavi in parallelo alla linea) per sistemi DC

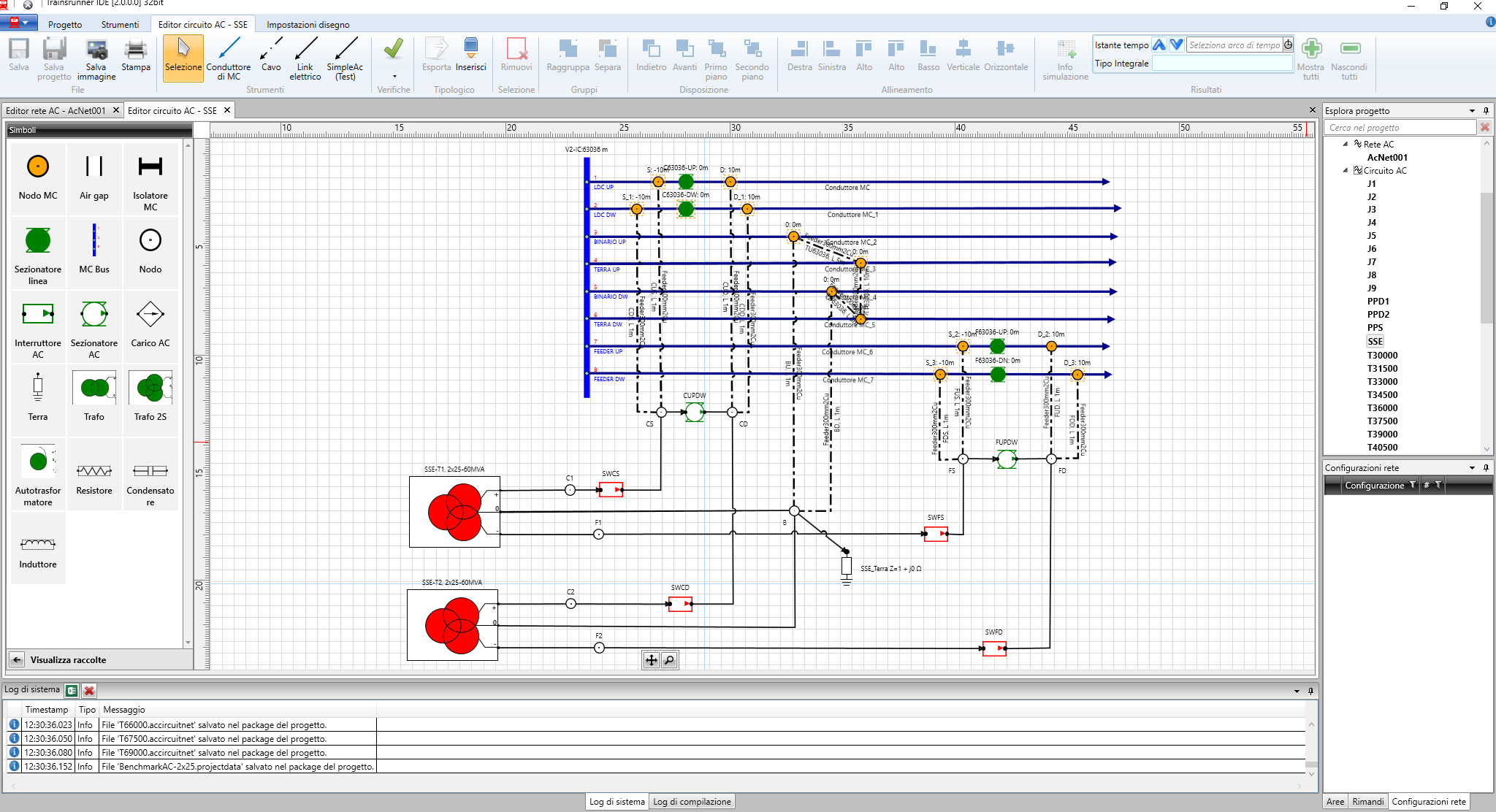

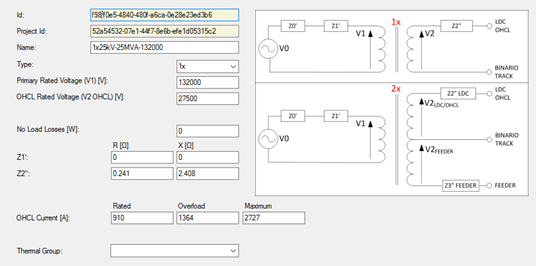

- Circuito e modello delle sotto stazioni AC e DC, con relativi alimentatori
- Posti di parallelo tra linee differenti
- Libreria di componenti (cavi, linee di contatto, apparati di sotto stazione)
- Gestione di Orari con treni cadenzati
- Gestione di orari definiti tramite il tempo di partenza, arrivo o transito nelle stazioni
- Importazione dei dati orario da formato RailML

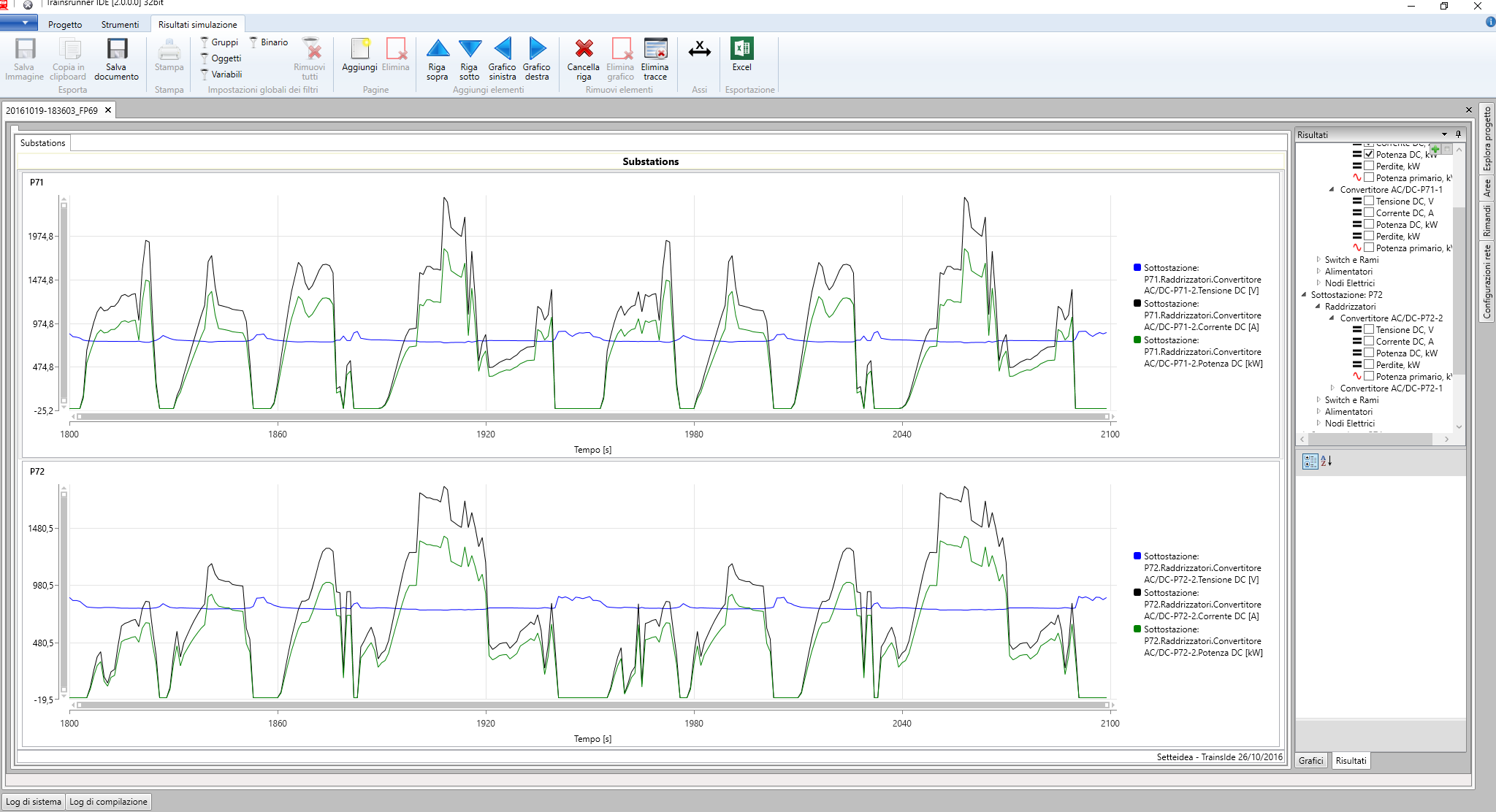

- Grafici delle variabili elettro-meccaniche

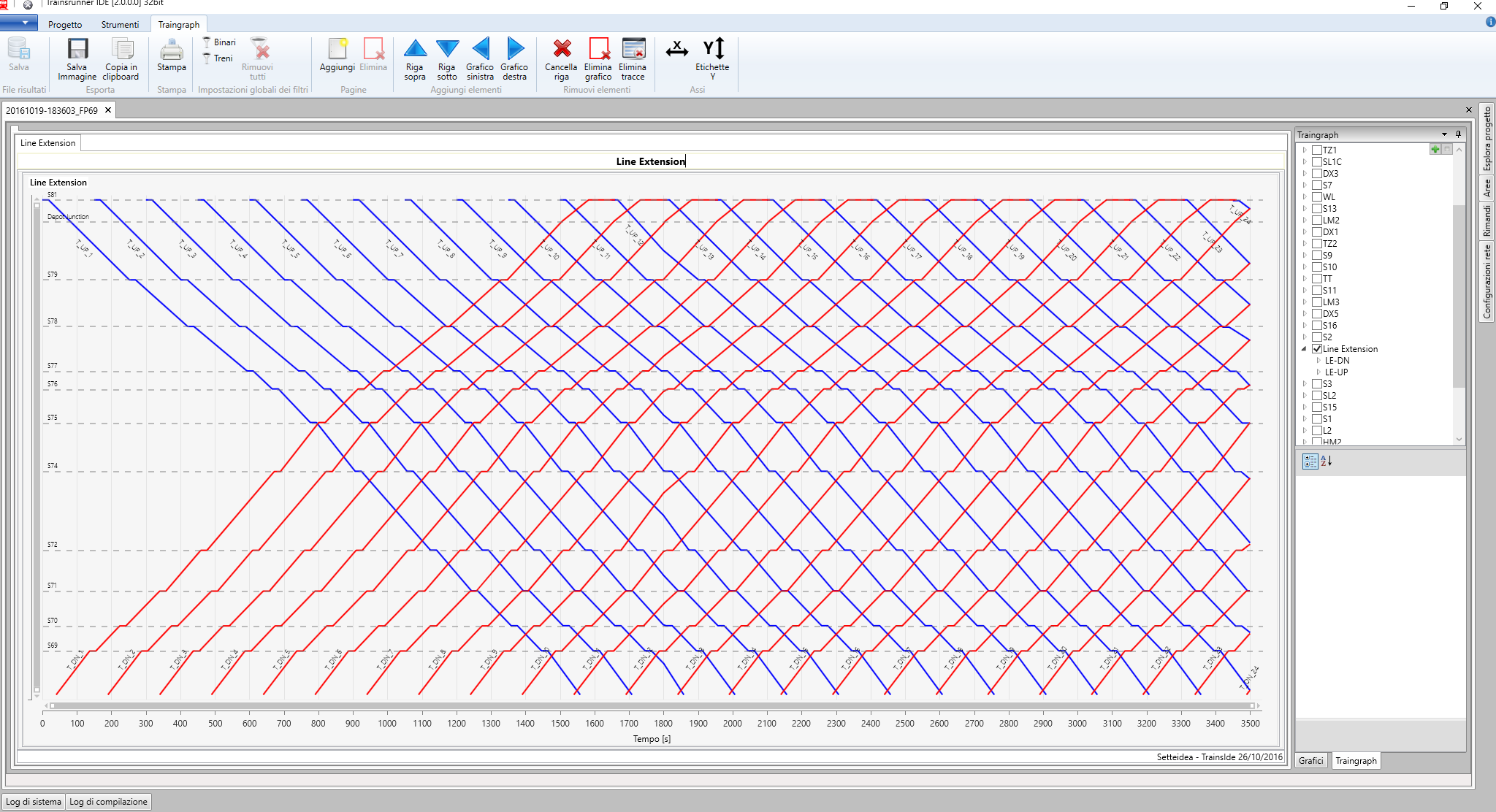

- Traingraph
- Analisi termica dei componenti TE

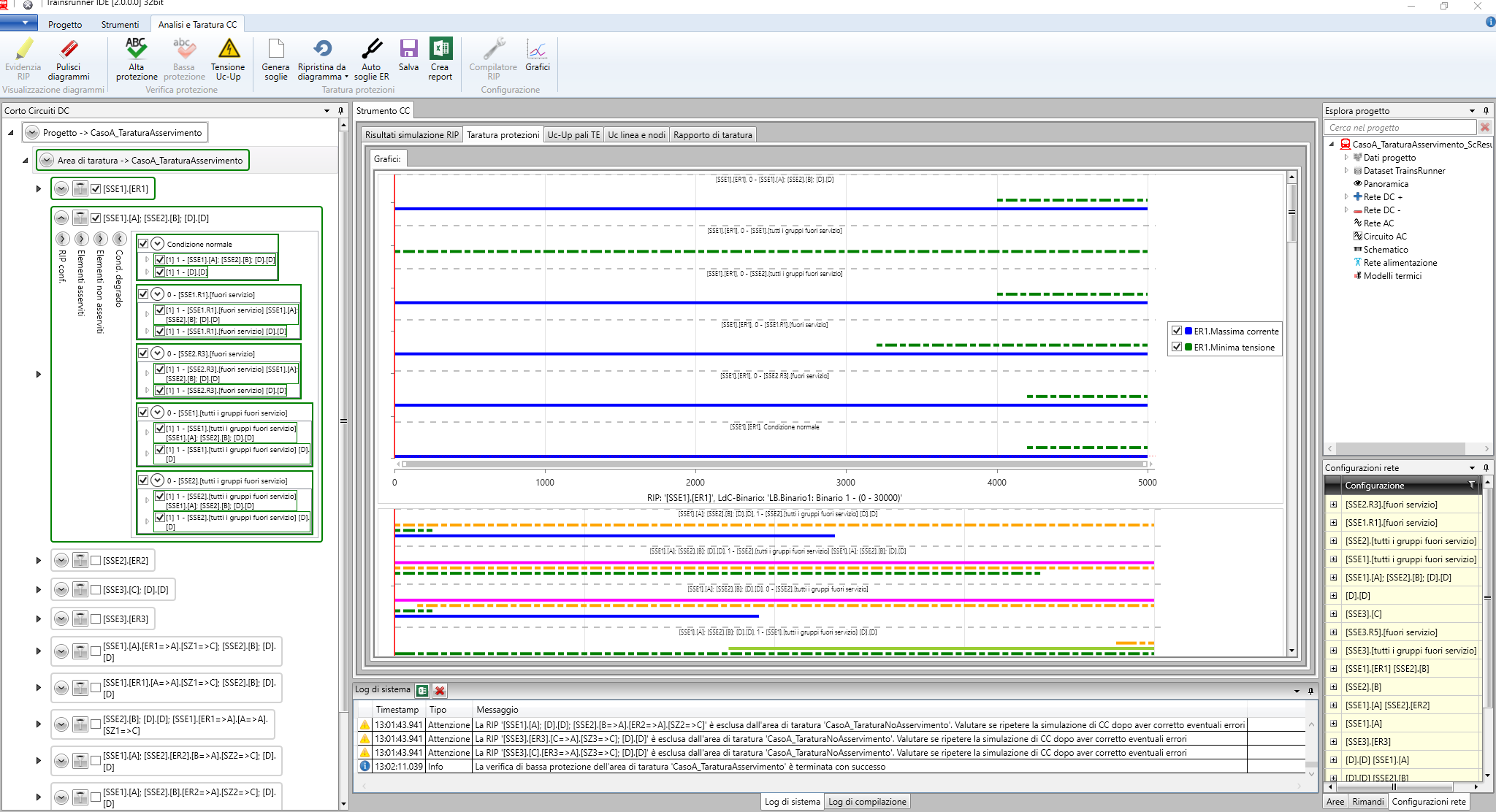

- Analisi del corto circuito e taratura delle protezioni
- Progettazione del sistema di alimentazione della linea ferroviaria
- Verifica delle prestazioni del sistema ferroviario (esercizio e rete di alimentazione)
- Verifica del dimensionamento elettrico e termico dei componenti elettrici (linea di contatto, cavi, gruppi di alimentazione)
- Calcolo delle correnti di corto circuito e progettazione delle protezioni
- Valutazione energetica del sistema ferroviario: consumi dei veicoli, perdite, consumi del sistema, rigenerazione in frenatura, accumulo di energia
- Verifica della sicurezza elettrica: potenziali di binario e della rete di terra durante l’esercizio o in caso di corto circuito
Click su un'immagine per la visualizzazione di dettaglio
