TrainsRunner

Simulatore elettro-meccanico integrato

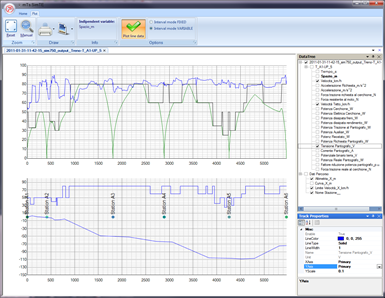

TrainsRunner è un simulatore elettro-meccanico di sistemi ferroviari, metropolitani, e filo-tranviari. Il simulatore è composto da un modulo meccanico e da due moduli elettrici per sistemi di alimentazione in AC e DC. TrainsRunner simula il comportamento dei treni e della rete di alimentazione durante l’esercizio.

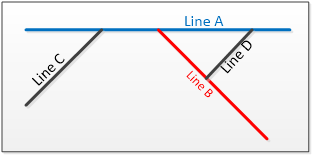

TrainsRunner supporta la modellazione di sistemi ferroviari complessi, composti da più linee (caratterizzate dal profilo plano altimetrico e dai limiti di velocità) con nodi di interconnessione. Il movimento dei treni è simulato in base all’orario o al tempo di cadenzamento. TrainsRunner supporta anche la simulazione del corto circuito in linea e in sotto stazione.

Il modello della rete elettrica può avere un elevato livello di dettaglio e comprende il modello della linea, delle sotto stazioni elettriche, dei posti di interconnessione e dei relativi collegamenti. TrainsRunner è adatto a simulare sistemi con diversi tipi di alimentazione: 3 kV DC, 1.5 kV DC, 750 V DC, 600 V DC, 1x25 kV AC, 2x25 kV AC.

Profilo plano-altimetrico (curve e livellette), gallerie
Limiti di velocità, stazioni e fermate
Elementi del segnalamento

Lunghezza, massa a vuoto, massa trasportata e masse rotanti
Resistenza al moto in funzione della velocità, della pendenza, del raggio di curva e della presenza di gallerie

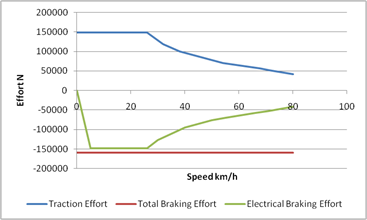

Caratteristica di trazione e di frenatura meccanica ed elettrodinamica in funzione della velocità, rendimenti in funzione della velocità, limitazioni della corrente al pantografo in funzione della tensione, fattore di potenza in funzione della velocità (per sistemi AC)
Potenza media dei carichi ausiliari

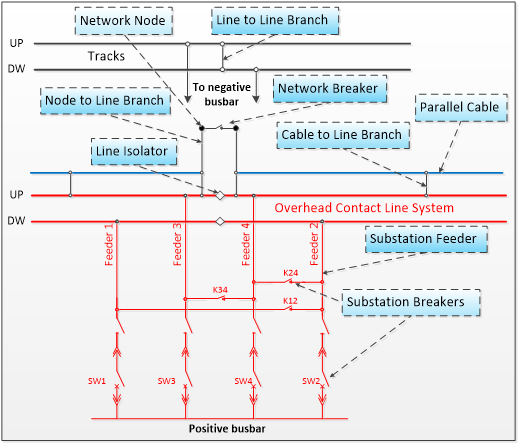

Modello multiconduttore della linea per sistemi AC, modello circuitale (linea di contatto, binario, cavi in parallelo alla linea) per sistemi DC

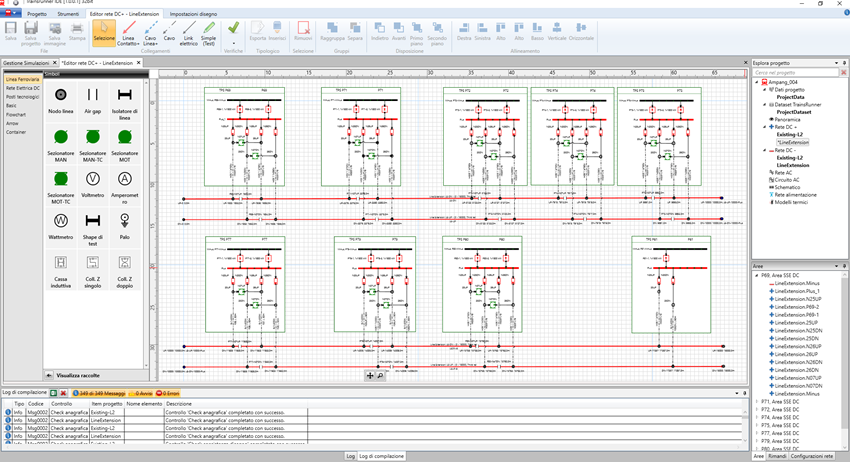

Circuito e modello delle sotto stazioni AC e DC, con relativi alimentatori
Posti di parallelo tra linee differenti
Libreria di componenti (cavi, linee di contatto, apparati di sotto stazione)

Progettazione del sistema di alimentazione della linea ferroviaria

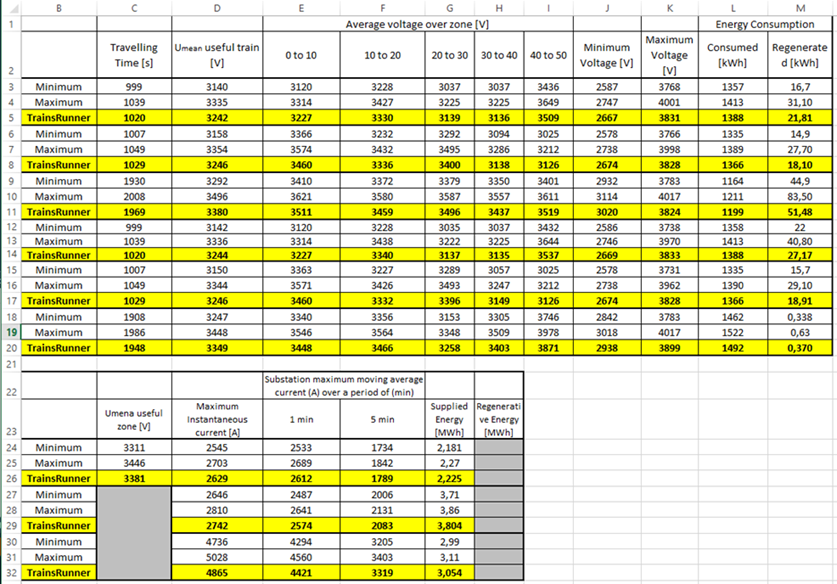

Verifica delle prestazioni del sistema ferroviario (esercizio e rete di alimentazione)
Verifica del dimensionamento elettrico e termico dei componenti elettrici (linea di contatto, cavi, gruppi di alimentazione)

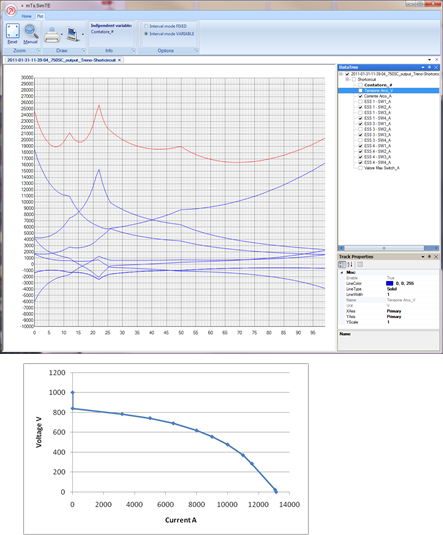

Calcolo delle correnti di corto circuito e progettazione delle protezioni
Valutazione energetica del sistema ferroviario: consumi dei veicoli, perdite, consumi del sistema, rigenerazione in frenatura, accumulo di energia
Verifica della sicurezza elettrica: potenziali di binario e della rete di terra durante l’esercizio o in caso di corto circuito
